白色橡膠圈機器視覺檢測方案——思普泰克智能制造科技有限公司

一：檢測內容及要求

檢測工件面積：

               寬17mm*高6mm的圓環檢測

檢測內容：

      1:底面檢測表面臟污及缺口

      2:側面45度檢測表面臟污

        3:側面45度檢測表面臟污

      4:側面45度檢測表面臟污

      5:頂部檢測表面臟污及缺口

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量180-300件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 5套, 兩套70*70背光，兩套環形白光

5:工業鏡頭: 5套FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:進料設備(皮帶送料、皮帶下料)。

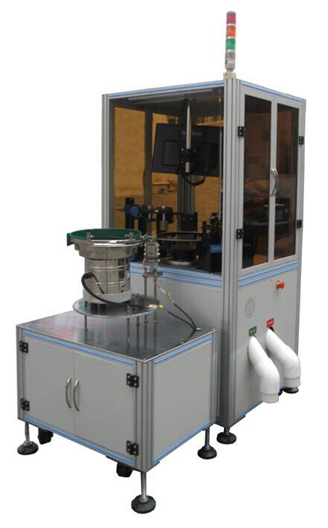

二.1： 設備外觀3D立體圖

三：1 底面檢測方式

底面檢測良品分析圖:OK

三：1 底面檢測方式

底面檢測缺口不良分析圖:NG

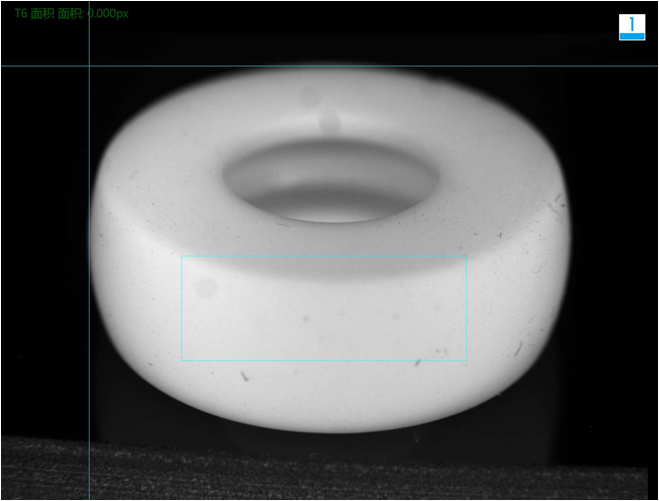

三：2 側面45度檢測方式

側面45度檢測良品分析圖:OK

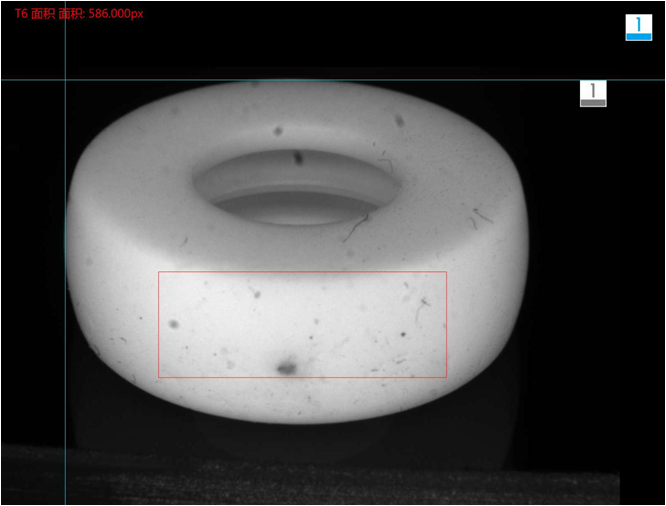

三：2 側面45度檢測方式

側面45度檢測輕微不良分析圖:NG

三：3 側面45度檢測方式

側面45度檢測良品分析圖:OK

三：3 側面45度檢測方式

側面45度檢測輕微不良分析圖:NG

三：4 側面45度檢測方式

側面45度檢測良品分析圖:OK

三：4 側面45度檢測方式

側面45度檢測輕微不良分析圖:NG

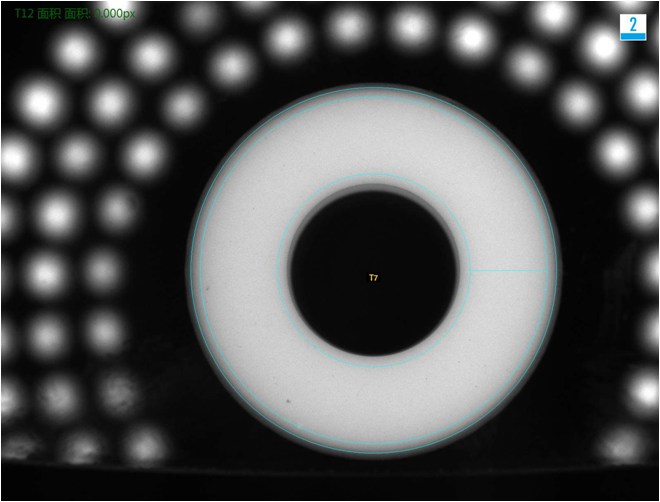

三：5 頂部檢測方式

頂部檢測良品分析圖:OK

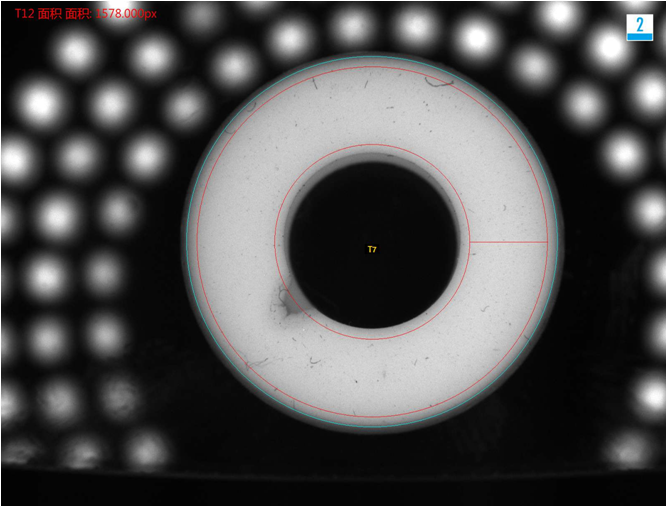

三：5 頂部檢測方式

頂部檢測缺口不良分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
